Mordazas universales

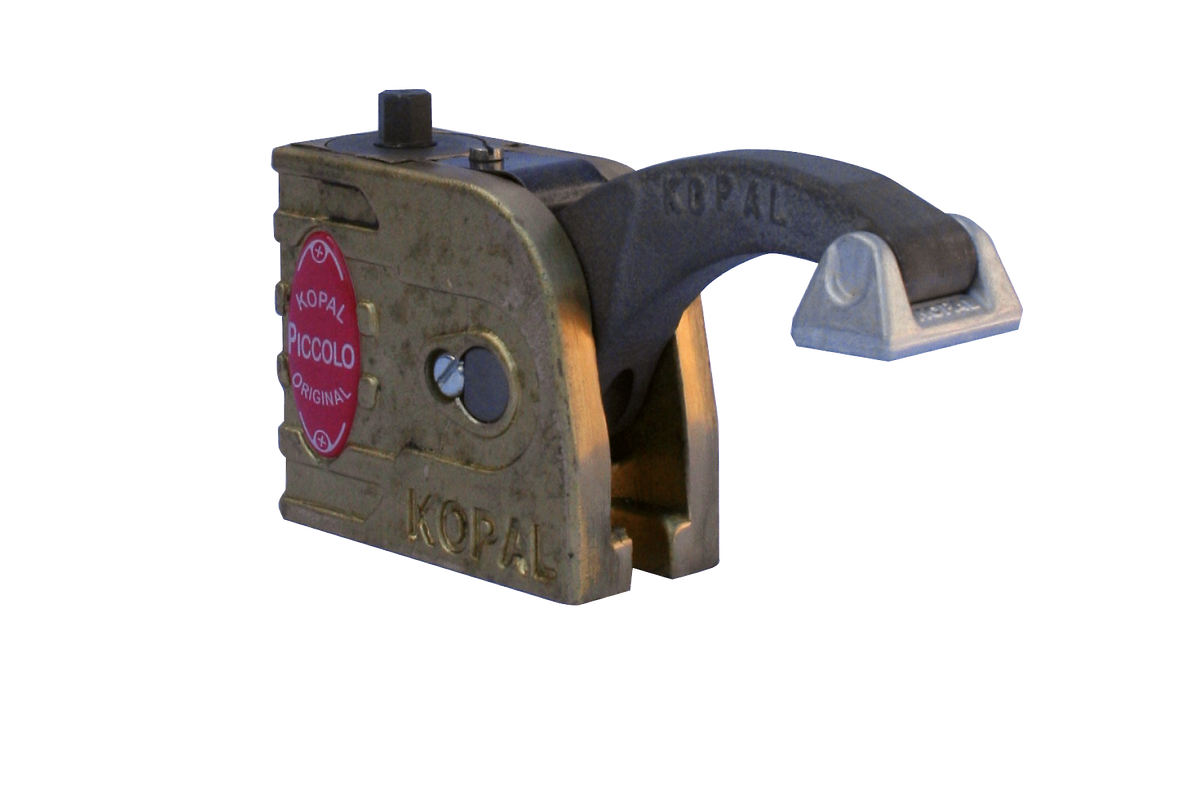

Piccolo 54

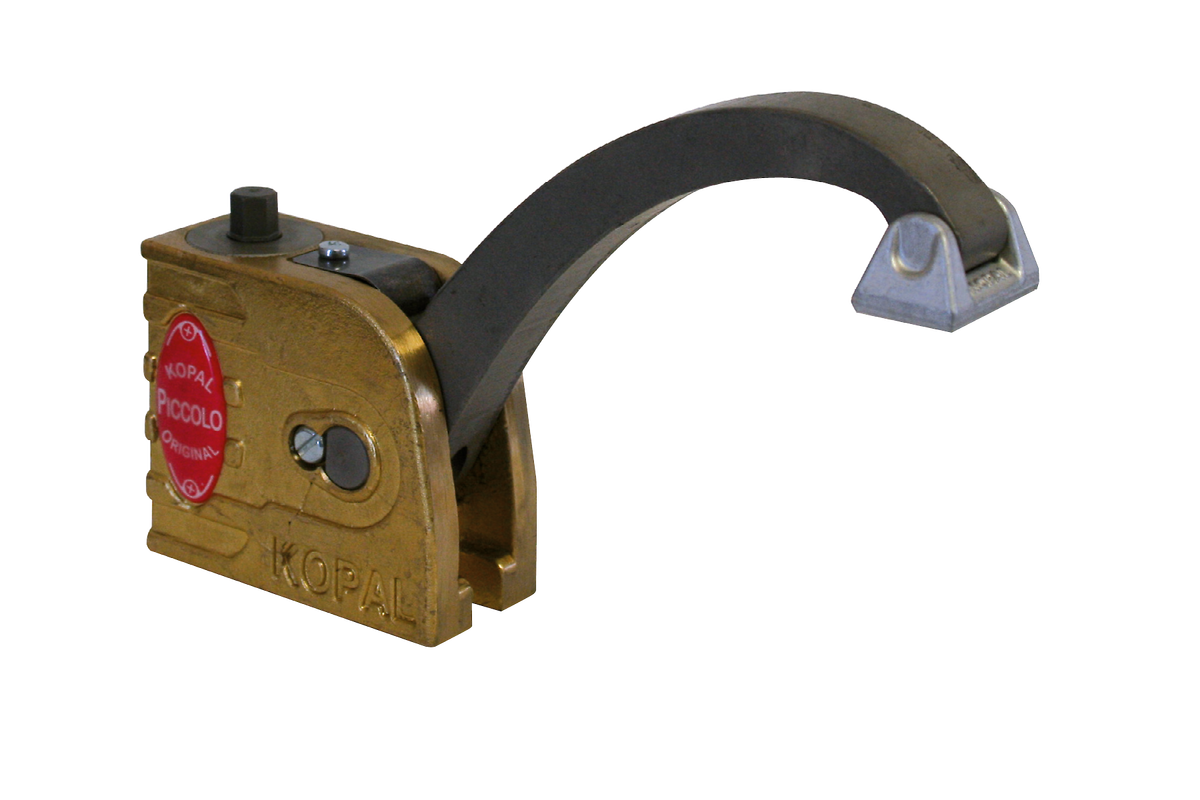

Piccolo 100

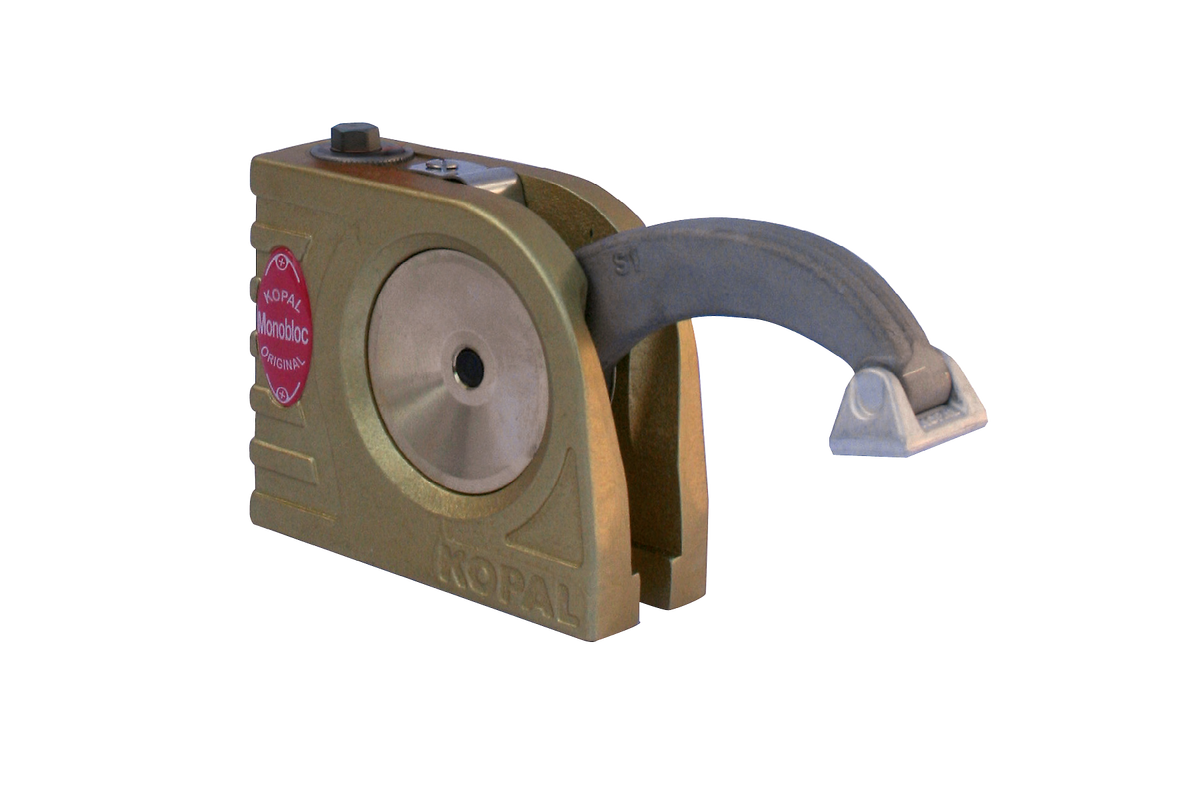

Mono 61

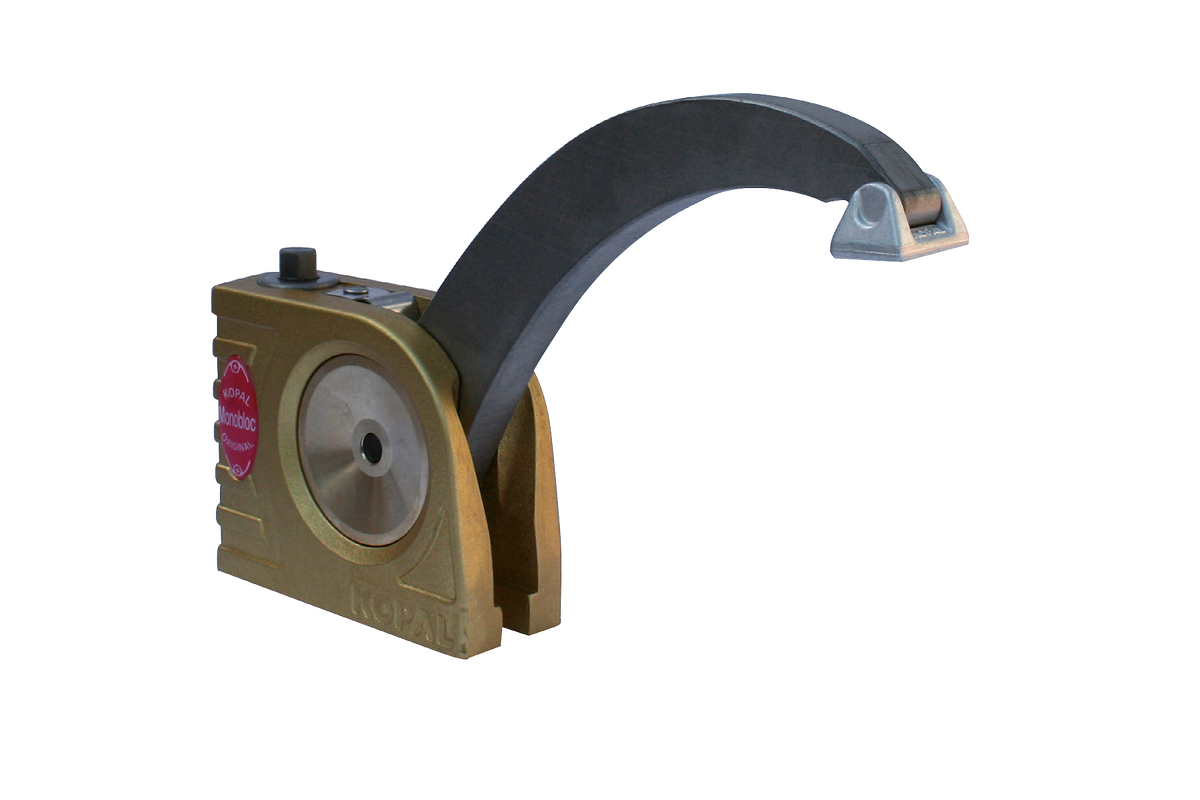

Mono 132

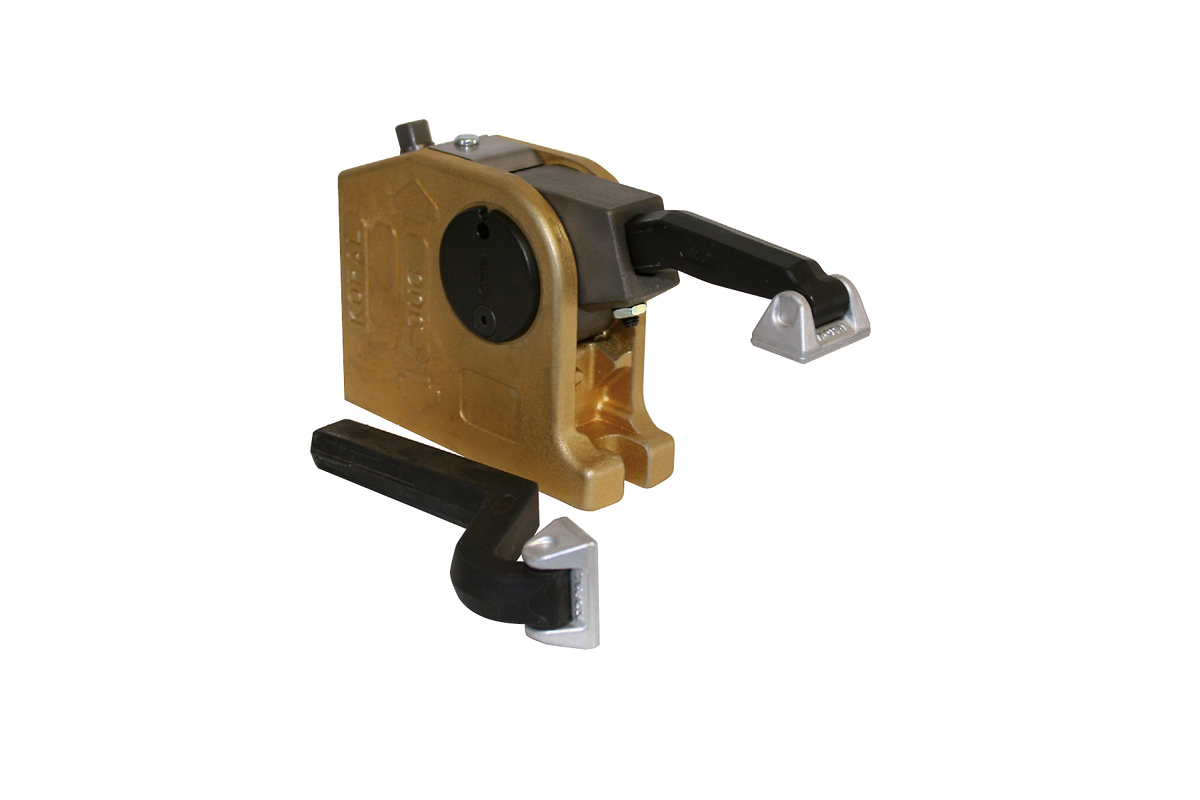

Mordaza Duo

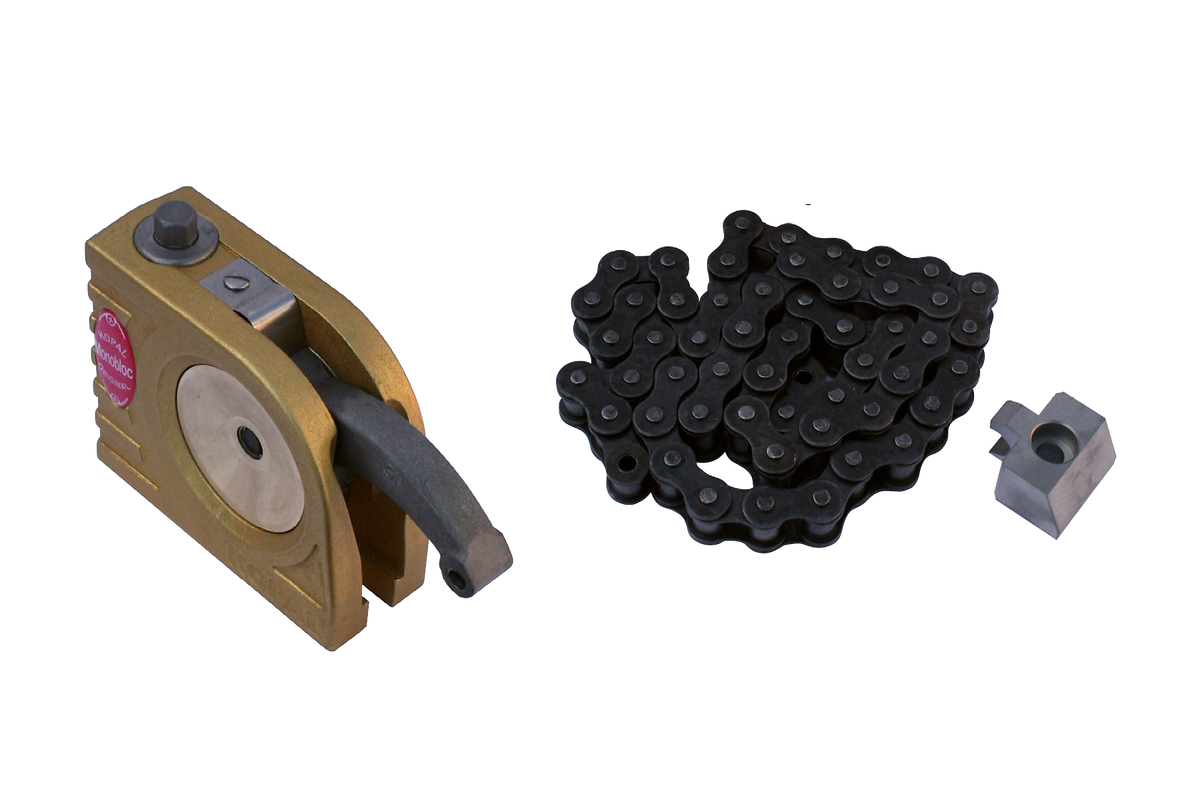

Mordaza con tensor de cadena
| Mordazas universales | Descarga del brazo | Altura de sujeción | Fuerza de sujeción | Tornillo de fijación | Tornillo para bloques con ranura en T |
| Piccolo 54 | 54 mm | 15 - 58 mm | 6.5 kN | M8 x 25 | M8 x 12 |
| Piccolo 100 | 100 mm | 40 - 90 mm | 4.2 kN | M8 x 25 | M8 x 12 |
| Mono 61 | 61 mm | 8 - 102 mm | 12 kN | M10 x 32 | M10 x 12 |
| Mono 132 | 132 mm | 43 - 155 mm | 8 kN | M10 x 32 | M10 x 12 |
| Mordaza Duo* | 46-91 mm | 4 - 142 mm | 11 kN | M10 x 32 | M10 x 12 |
| Mordaza con tensor de cadena** | Chain length: 1 m | - | 16 kN | M10 x 32/25 | M10 x 12 |
Prestaciones destacadas
- Llave de tensión incl. con la entrega
*Mordaza universales Duo
- Para izado y sujeción
- Altura de izado: 4-142 mm
- Con 2 brazos de sujeción intercambiables
**Mordaza con tensor de cadena
- Para la sujeción de componentes grandes
- Incluye 1 tensor universal Duo y un elemento de sujeción de cadena
Accesorios para mordazas universales
Accesorios con los que el dispositivo universal de sujeción se puede adaptar individualmente a los respectivos componentes.

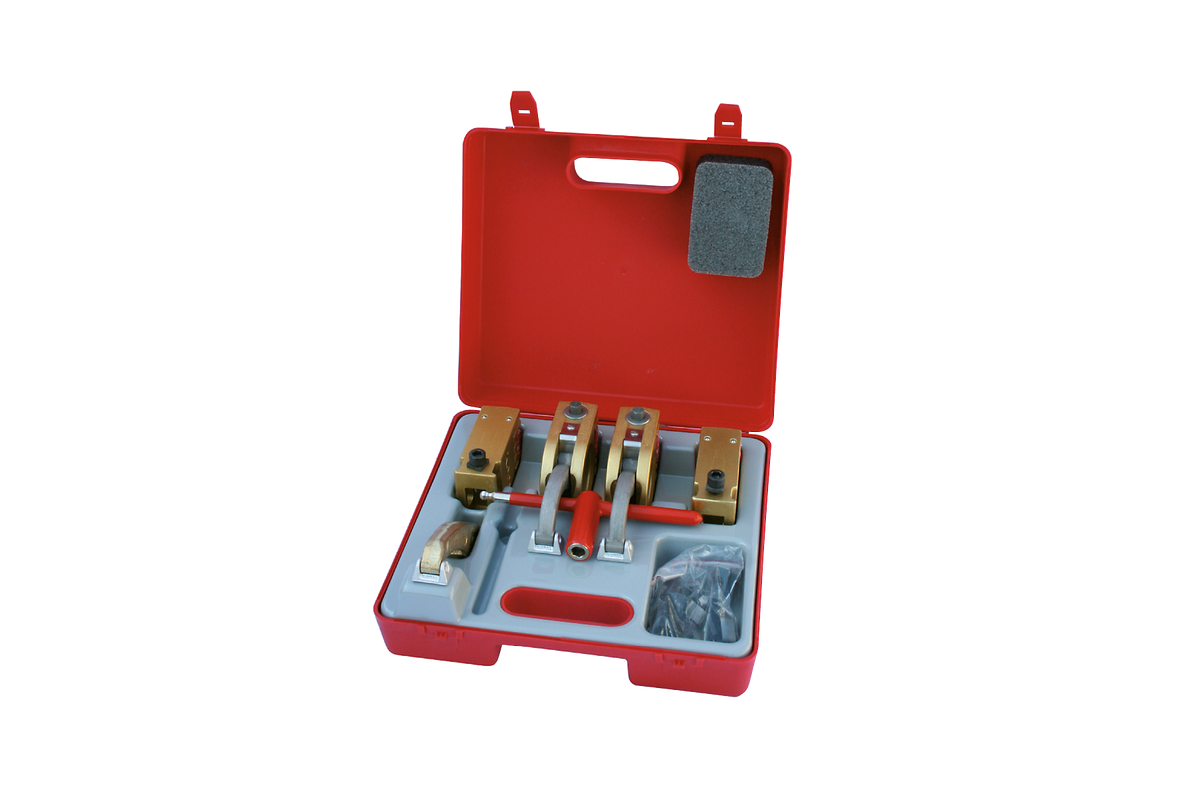

Maletín con juego para la abrazadera universal Mono 61
- 2 abrazaderas universales Mono 61
- 2 pedestales de altura Mono
- 1 brazo de extensión
- 3 zapatas tensoras estándar
- 1 zapata de sujeción para puente transversal, puente longitudinal, prisma transversal, prisma longitudinal
- 4 tuercas con ranura en T inoxidable M de 10 x 12
- 4 tornillos de fijación M de 10 x 32
- Incluye llave de tensión
Maletín con juego para la abrazadera universal Mono 61

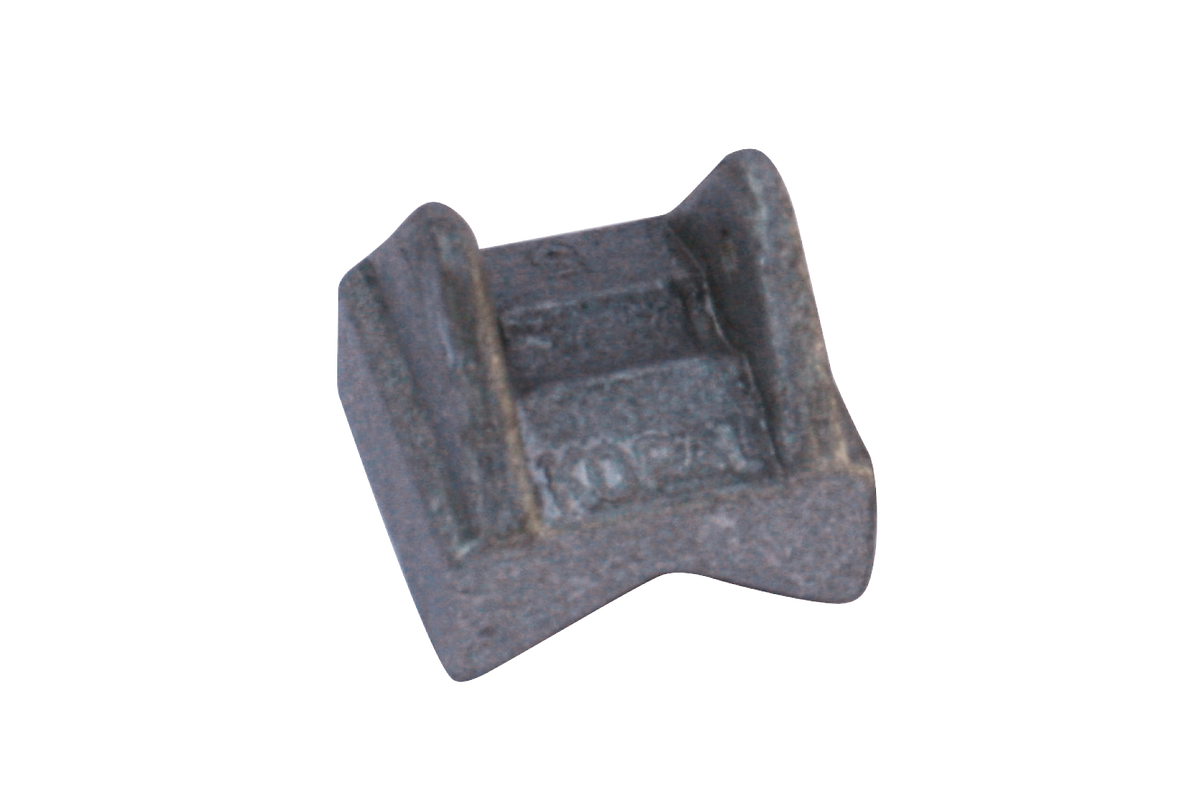

Zapata en V longitudinal (prisma)
- Para abrazaderas universales
- Para componentes cilíndricos de sujeción

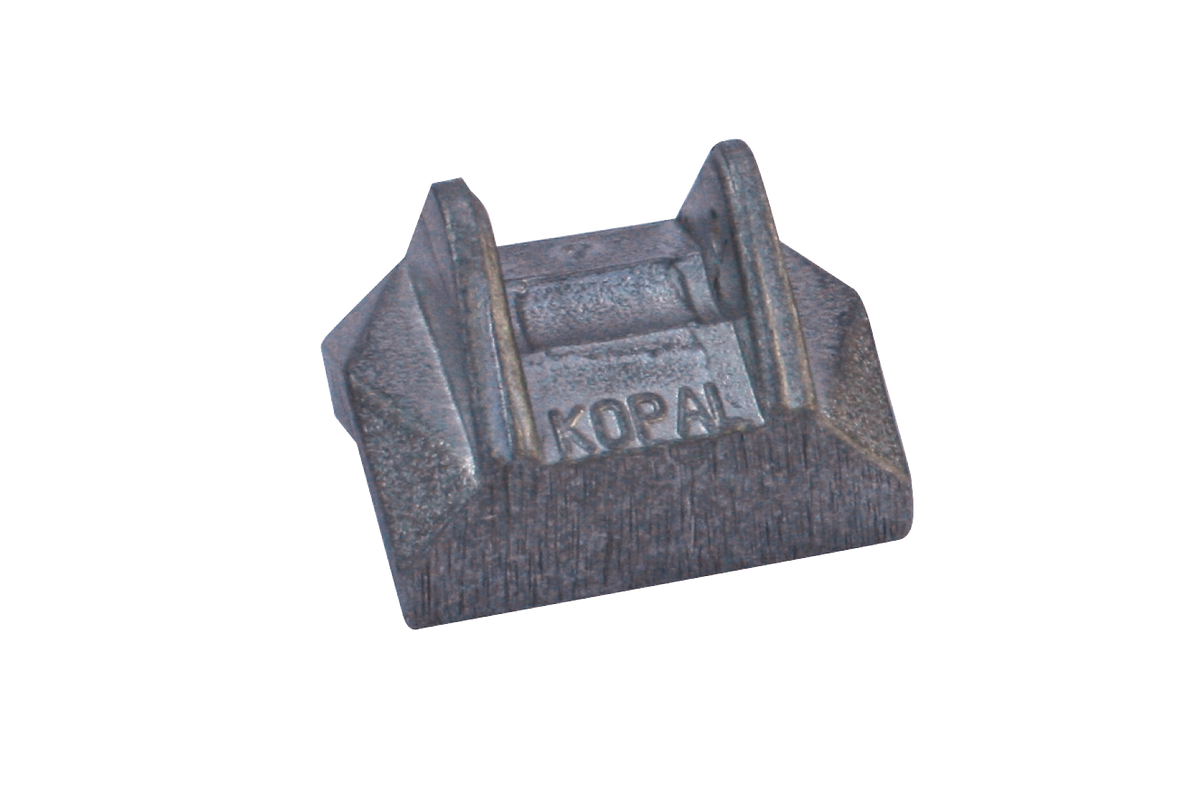

Zapata en V transversal (prisma)
- Para abrazaderas universales
- Para componentes cilíndricos de sujeción

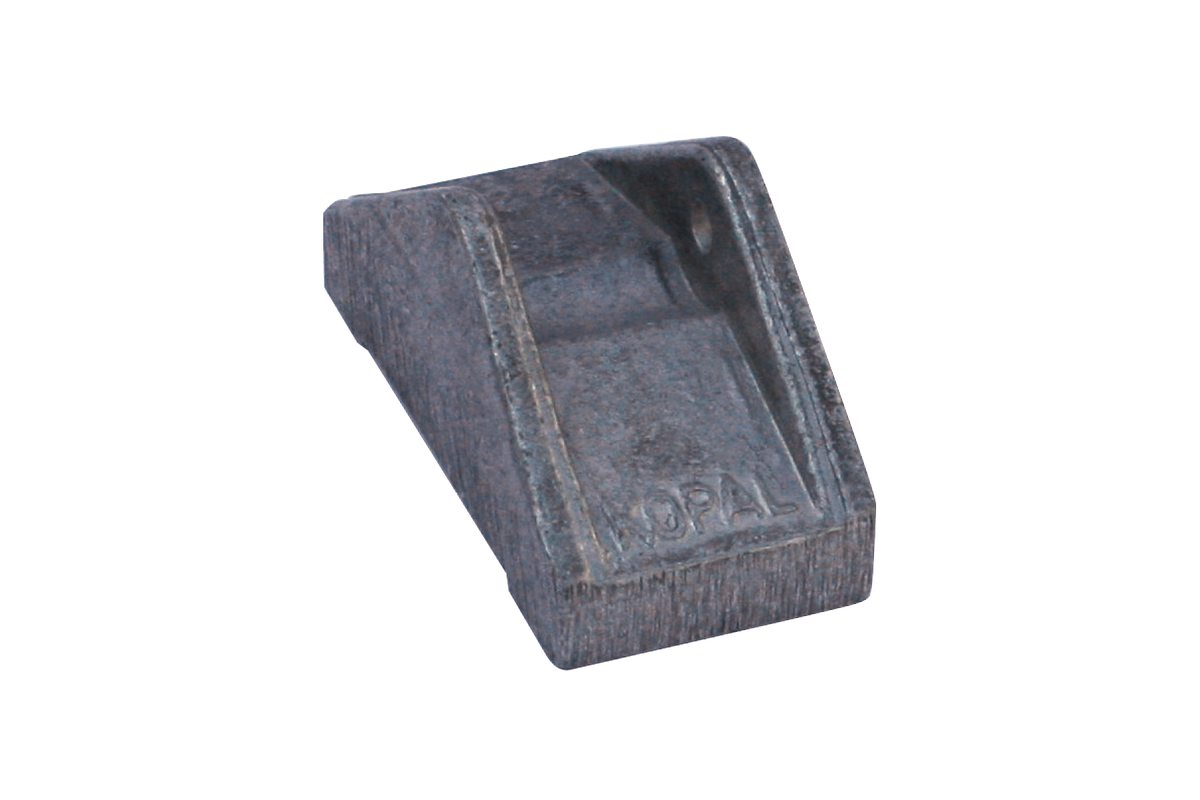

Puente longitudinal
- Para abrazaderas universales
- Para la sujeción de componentes más grandes

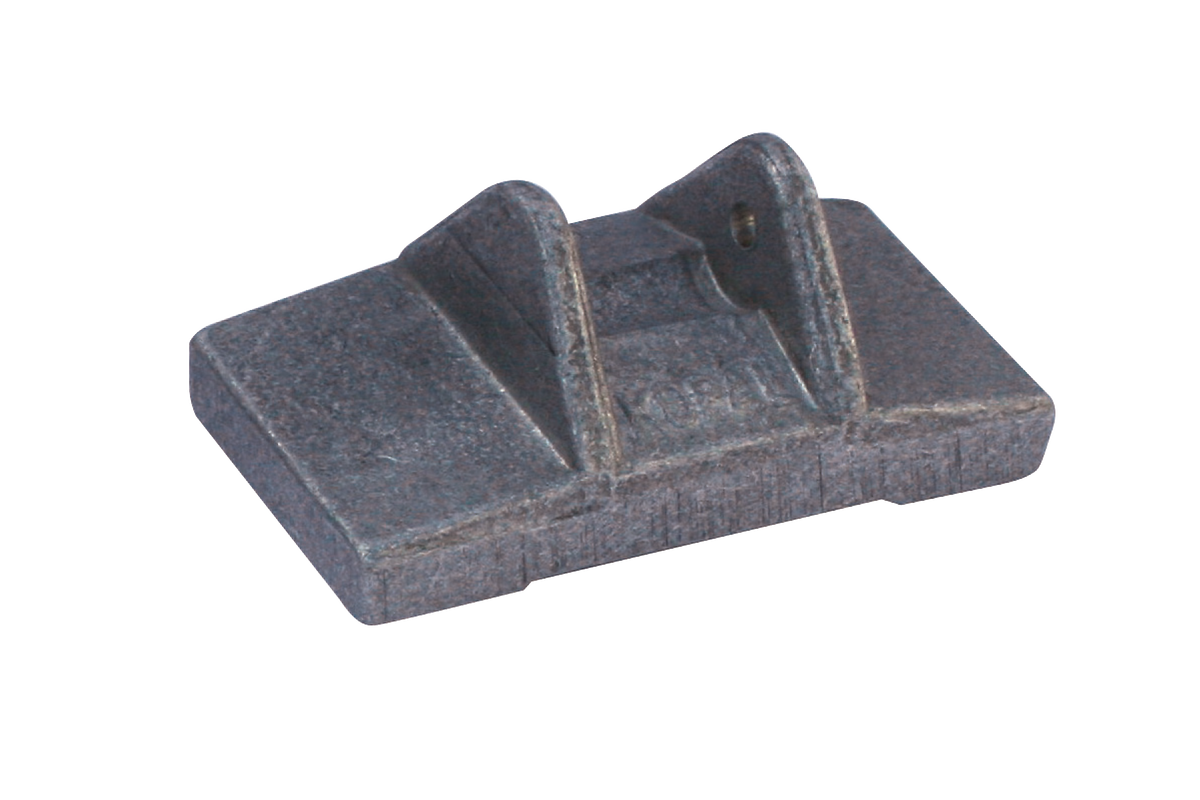

Puente transversal
- Para abrazaderas universales
- Para la sujeción de componentes más grandes

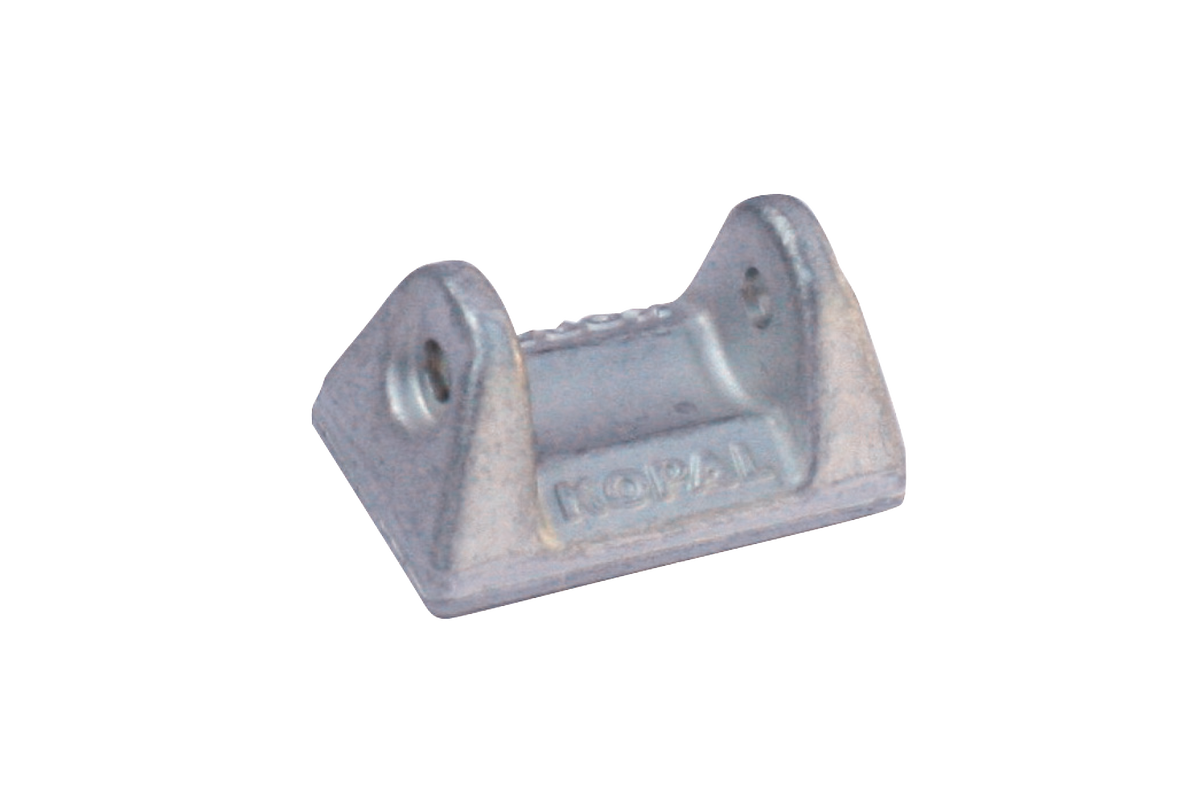

Zapata estándar de sujeción
- Para todo tipo de aplicaciones y abrazaderas universales

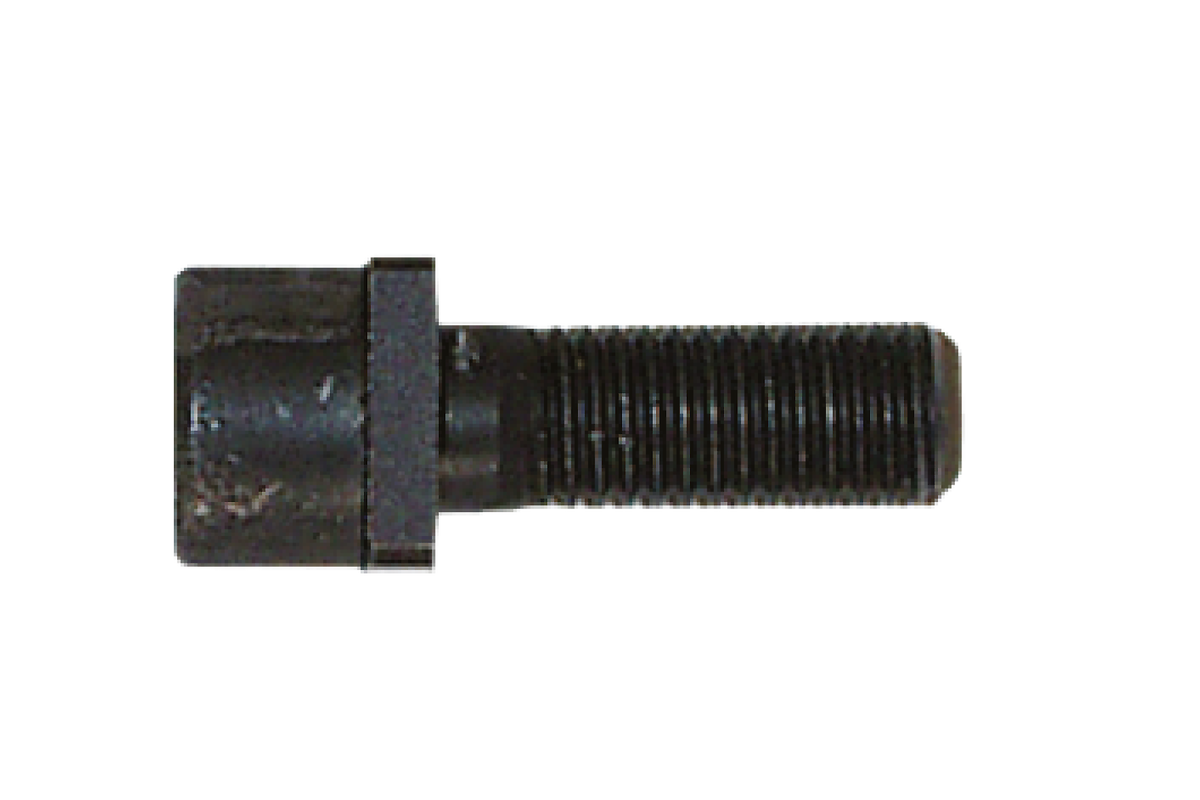

Tornillo de fijación
- M6 x 25, M8 x 25, M10 x 25: Para todas las abrazaderas universales Piccolo
- M10 x 32: Para tensores universales Mono, Duo, tensores de cadena

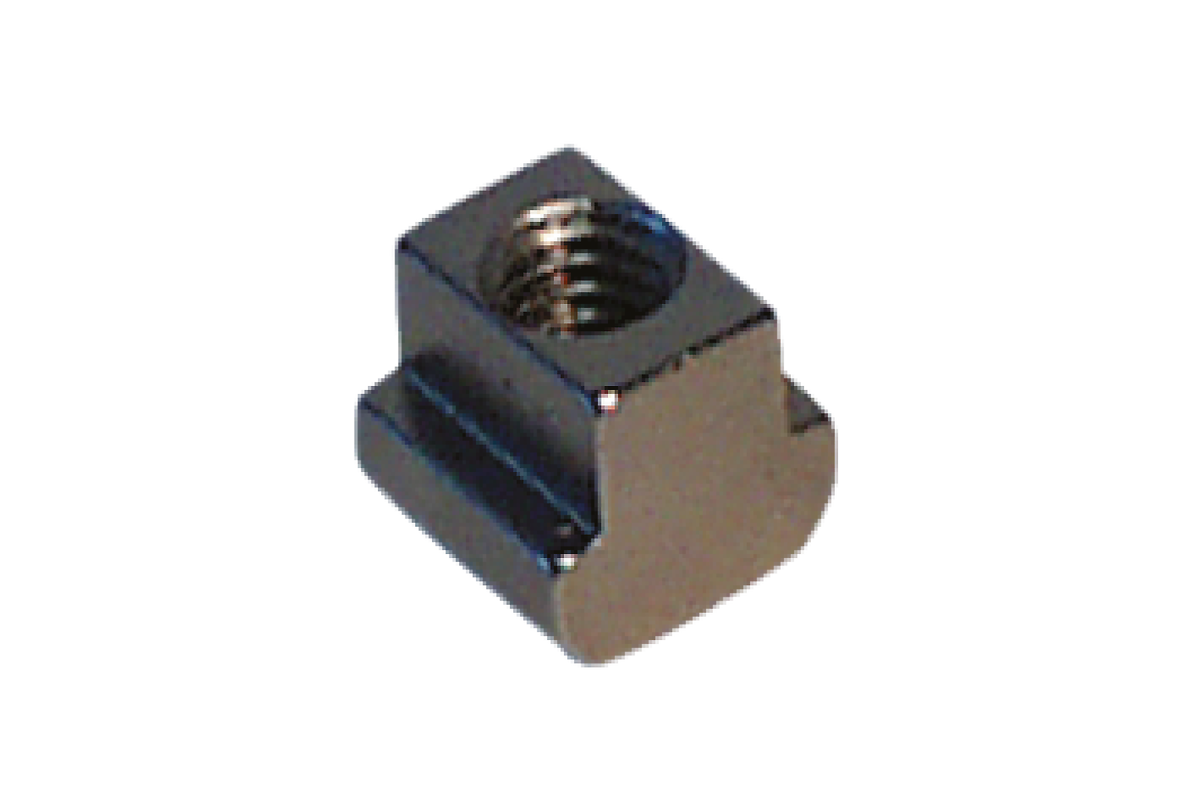

Tuerca con ranura en T inoxidable*
- M6 x 8, M8 x 10, M8 x 12, M10 x 12
*otros tamaños de tuercas con ranura a petición previa

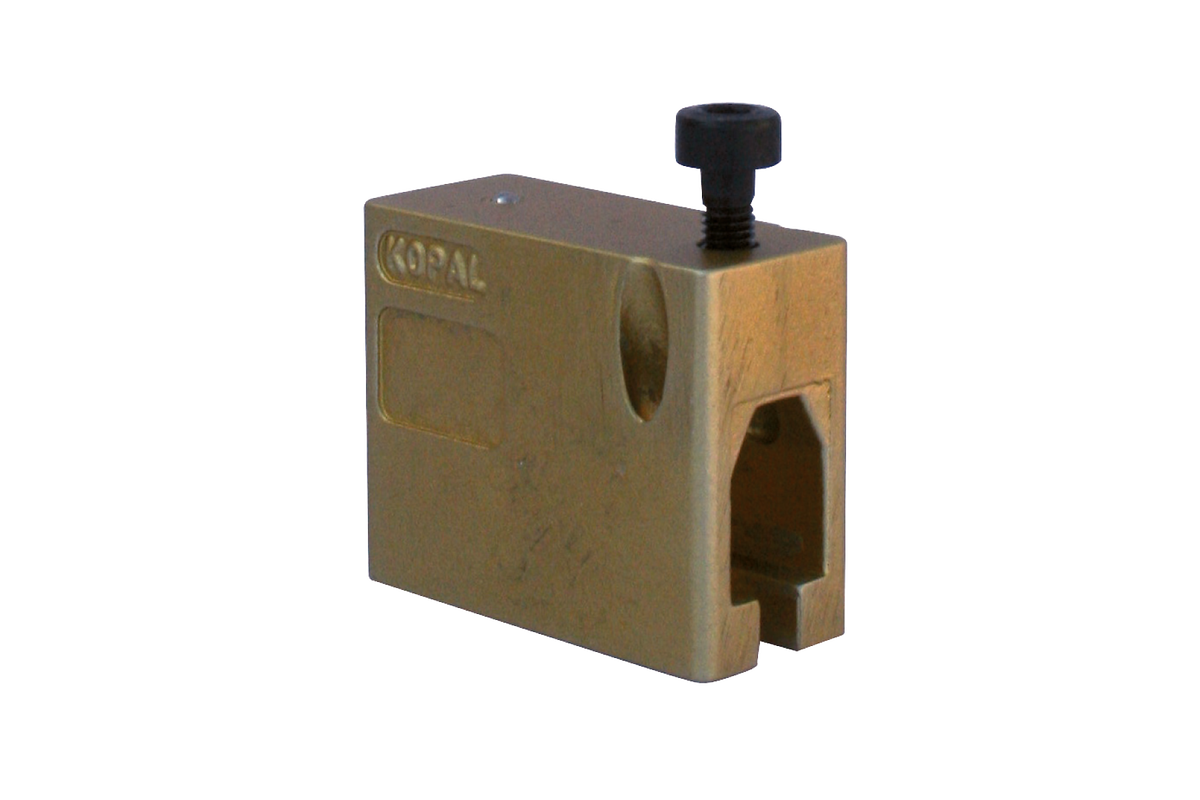

Adaptador de altura Piccolo
- Altura: 60 mm
- Tornillo de montaje: M8 x 25
- Tuerca con ranura en T (inoxidable): M8 x 12

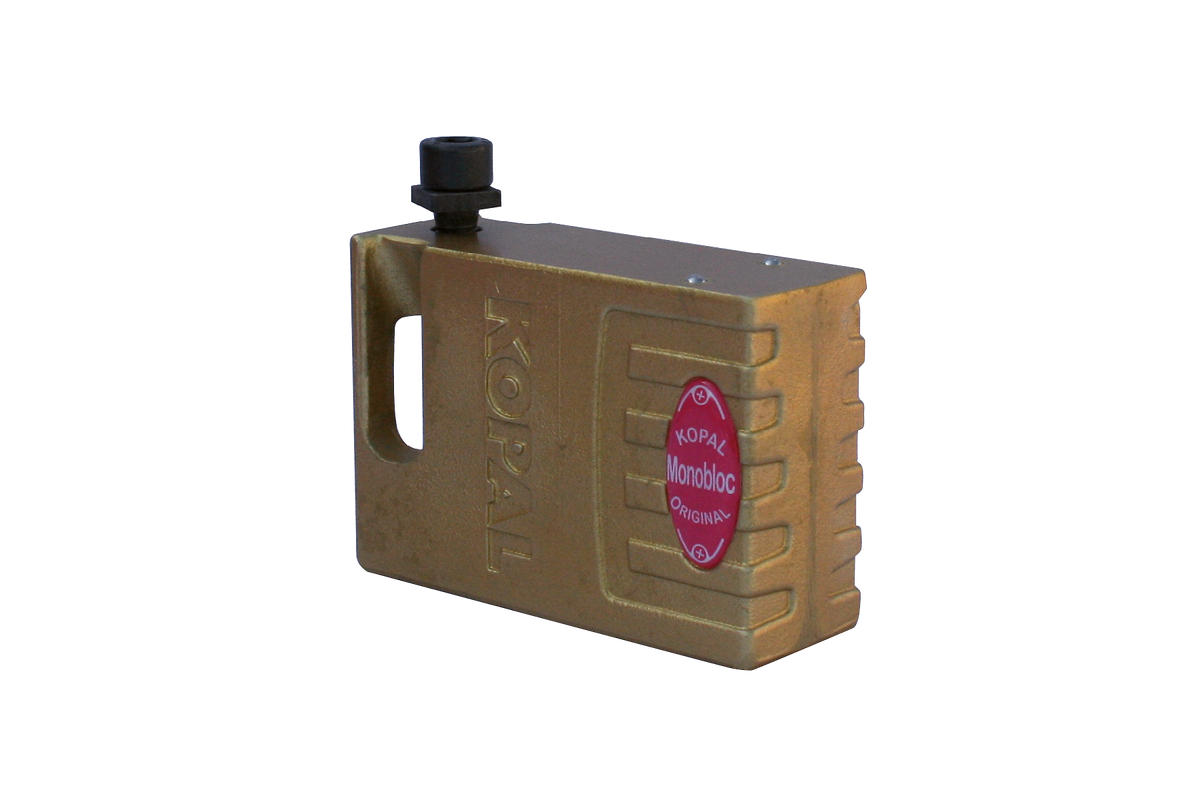

Adaptador de altura Mono
- Altura: 74 mm
- Tornillo de montaje: M10 x 32
- Tuerca con ranura en T (inoxidable): M10 x 12

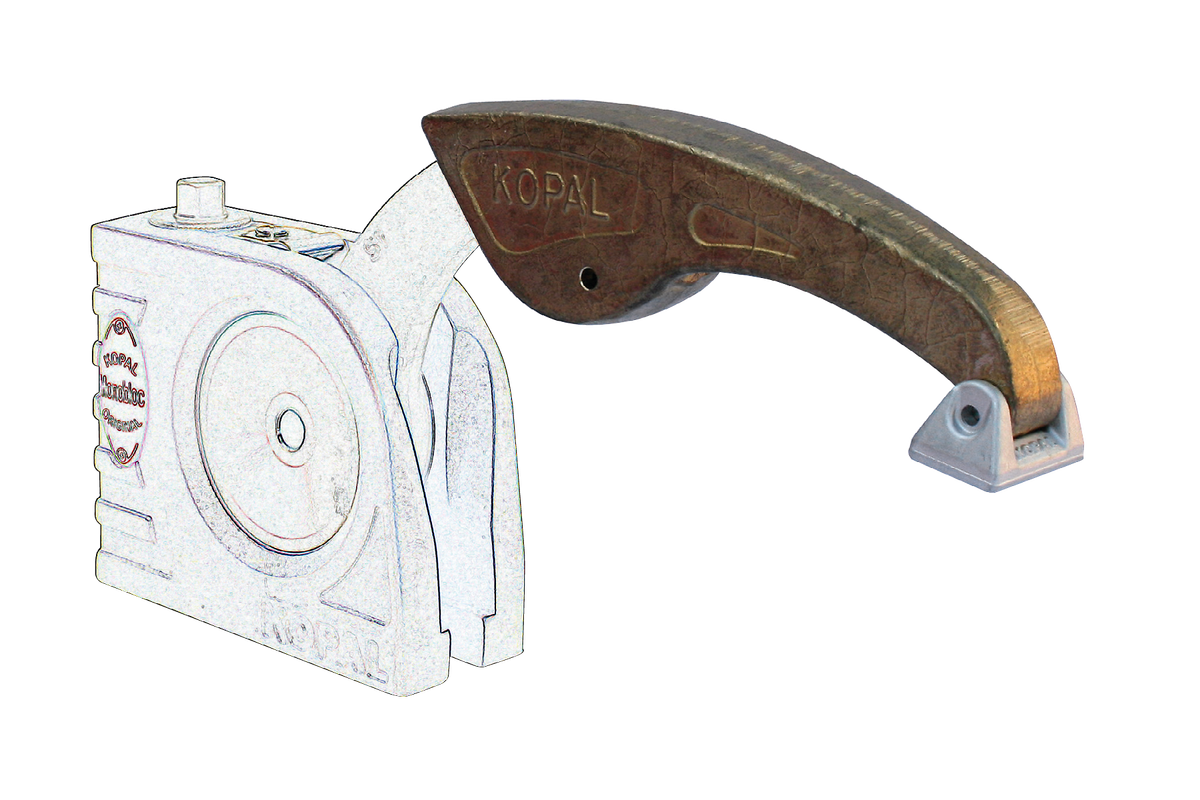

Extensión del brazo de sujeción
- Para Piccolo 54 y Mono 61
- Tornillo de montaje: M10 x 32
- Tuerca con ranura en T (inoxidable): M10 x 12

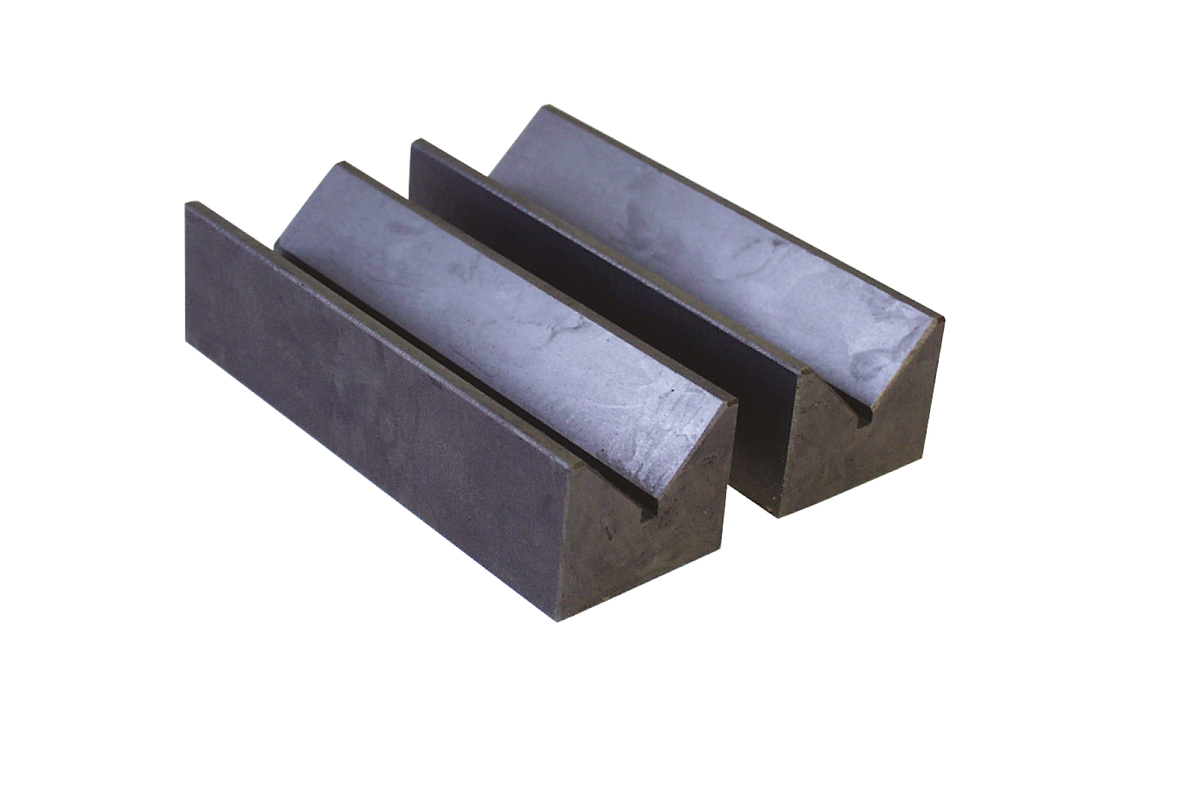

Par de prismas
- Prisma 90°
- Para componentes Ø 5-50 mm
- Dimensiones (Anch. x Prof.): 50 x 150 mm

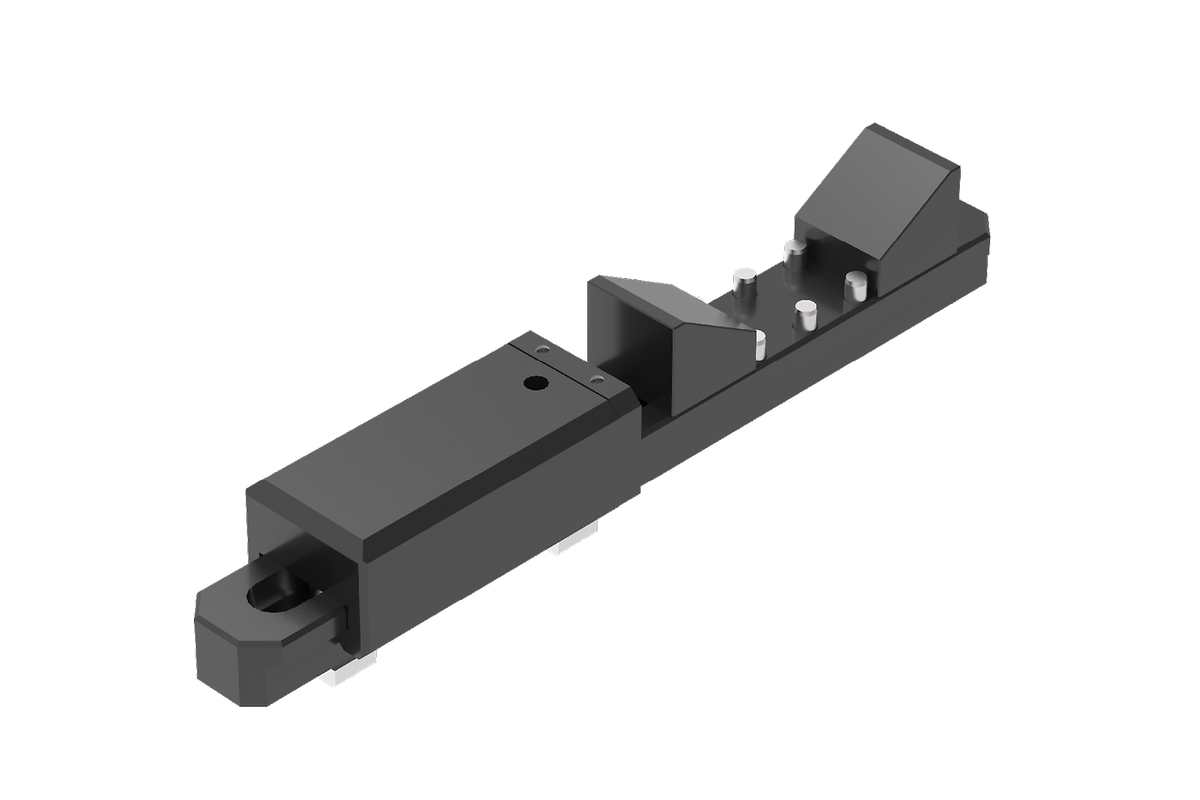

Riel de sujeción
- Base para tensores Mono, Duo y tensores de cadena
- Para sujeción de ejes, cigüeñales y árboles de levas
- Soportes de prisma ajustables
- 2 soportes inclinados para componentes con tamaño Ø 20-250 mm incluidos en el volumen de suministro
- La abrazadera universal se monta en el carro deslizante para poder extraer el componente de manera fácil y rápida
- Compatibilidad con el riel de sujeción
Módulos compatibles
- Mono 61, Mono 132
- Mordaza Duo
- Mordaza con tensor de cadena
Placa multifuncional Easy
- Base para variar la altura de la Qtool 60 y 80
- Riel de sujeción integrado con prisma para abrazaderas universales
- Prisma para componentes redondos (Ø 6-37 mm)
- Función Easy integrada
- Se puede configurar varias veces
- Indicada para abrazaderas universales con tuercas ranuradas de 12 mm
- Compatibilidad con la placa multifuncional Easy
Módulos compatibles
- Serie Qtool 60
- Serie Qtool 80/Qtool 80 VARIO
