La Qcut 150 A es una máquina de corte de precisión flexible para su uso con discos de corte de hasta 203 mm/8".
El modelo compacto de sobremesa realiza cortes automáticos y manuales mediante una palanca ergonómica. El brazo de sujeción disponible opcionalmente con sensor de fuerza integrado garantiza cortes con muy poca deformación gracias a un avance preciso con fuerza controlada.
La fuerza de corte se controla con precisión mediante un sensor de fuerza integrado. Mantiene constante la fuerza de corte ajustando automáticamente el avance durante todo el proceso.
Con el suplemento de mesa montable sin herramientas es posible cortar manualmente y con rapidez placas de circuito impreso, placas de material o muestras de gran tamaño.
Con la nueva función de "corte por zonas", la velocidad de avance o la fuerza de corte pueden ajustarse individualmente para secciones individuales de la muestra en un proceso de corte. Así se reducen la deformación y el calentamiento del material, lo que hace que el proceso de corte sea más eficaz.
El uso del eje de rotación adaptable proporciona un patrón de corte aún más uniforme y reduce el riesgo de que el disco de corte se deslice. Esto reduce el esfuerzo necesario para el posterior rectificado planoparalelo de la muestra.

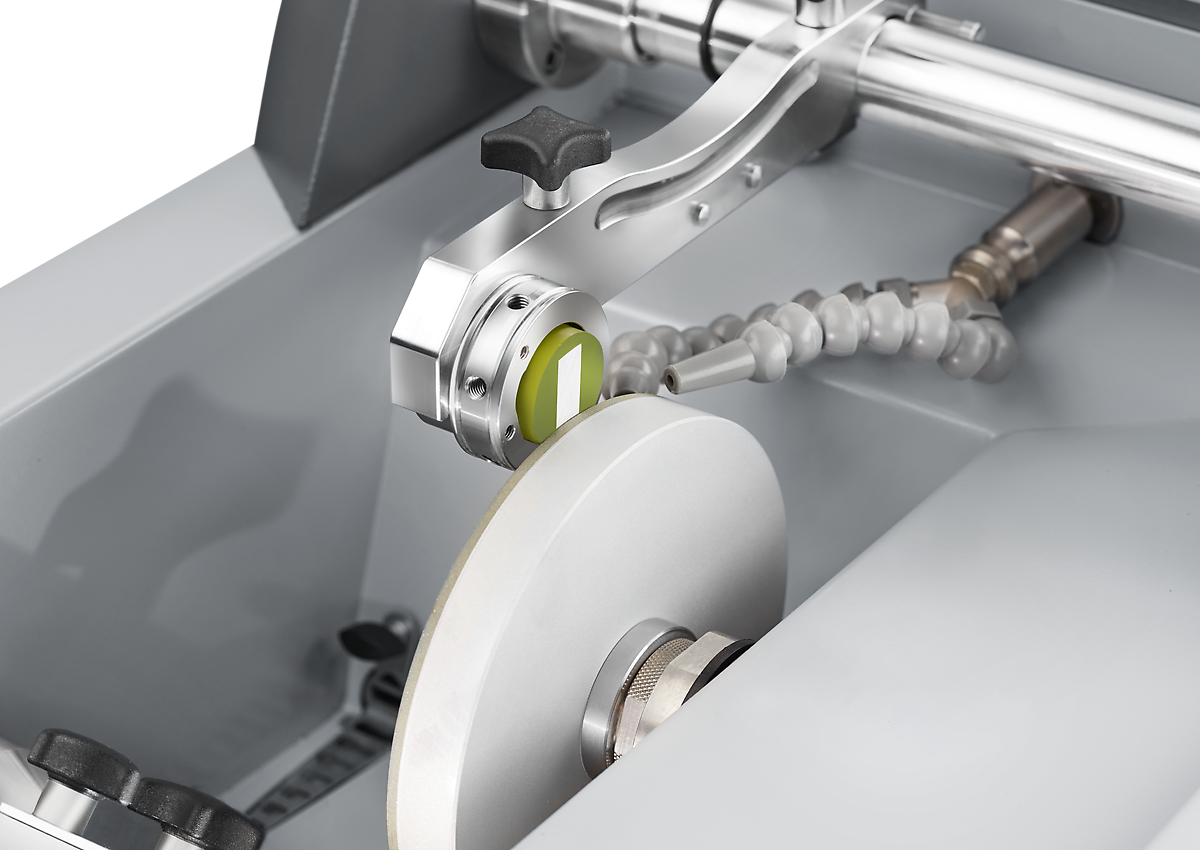

En el modo de rectificado, las muestras pueden rectificarse de forma manual o semiautomática con un disco de copa (preparación controlada).

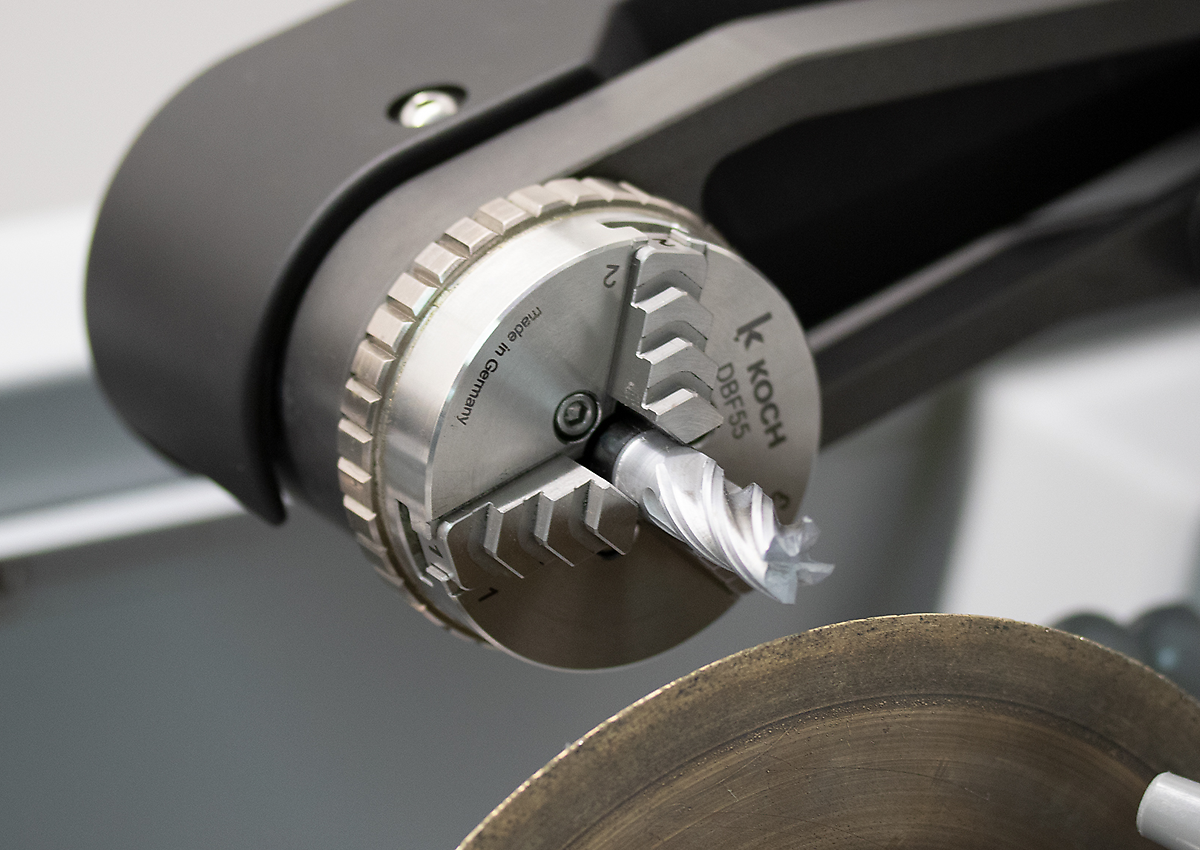

Con ayuda de una herramienta de sujeción adecuada de la amplia gama de accesorios, las muestras montadas o sin montar de hasta un tamaño de Ø 40 mm pueden sujetarse cómodamente en la máquina de corte.

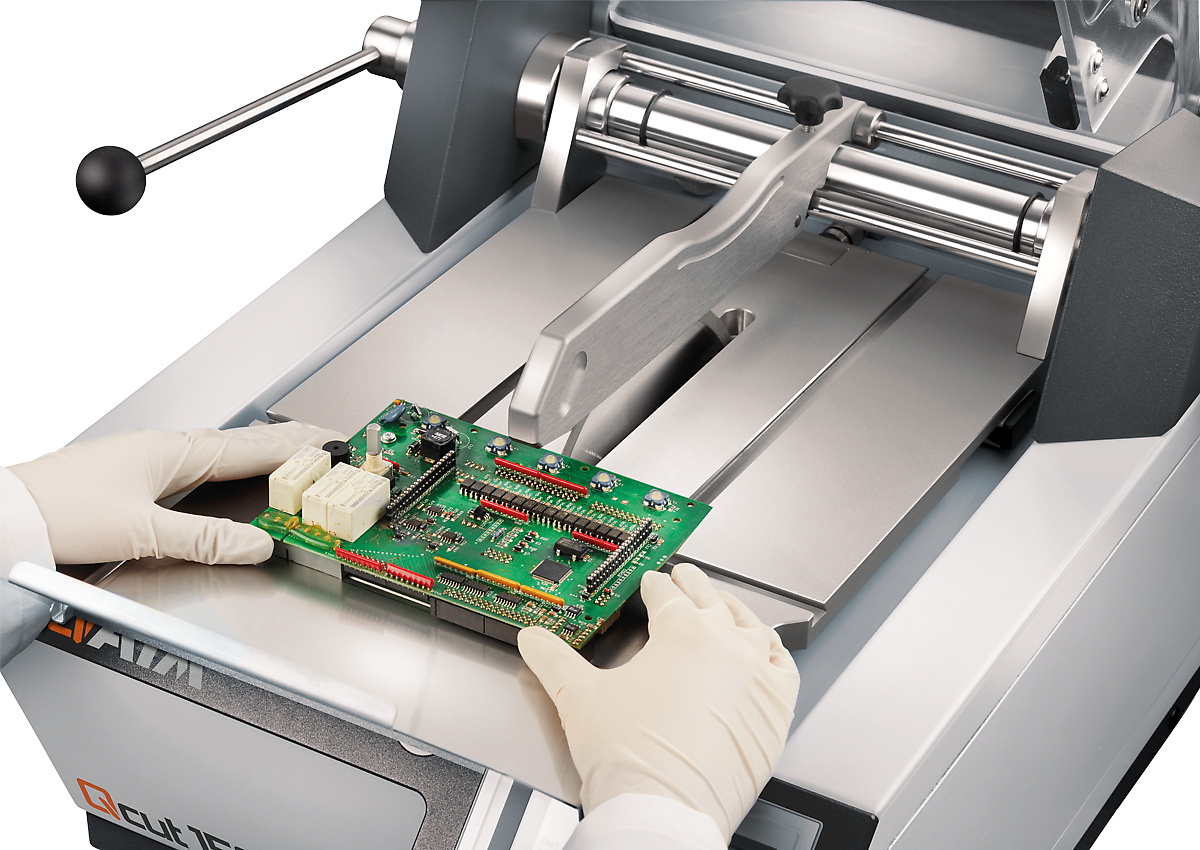

Las muestras más grandes, como las placas de circuito impreso y las láminas de material, pueden cortarse manualmente con rapidez con el suplemento de mesa, que puede montarse sin necesidad de herramientas adicionales.
| Disco de corte | ø 75 - 203 mm/8" |
| Velocidad variable | 150 - 3000 rpm |
| Capacidad máx. de corte | ø 40 mm |
| Tamaño de eje | ø 12.7 mm |
| Fuerza de corte variable ajustable | 0 - 10 N |
| Avance | 0,01 - 20 mm/s (automático) |
| Eje Y (vertical) | 120 mm (manual /automático) |
| Eje Z manual (corte paralelo) | 25 mm (manual) |
| Precisión de posición eje Z | 0.005 mm |
| Potencia del motor | 0.37 kW (S1) |
| Potencia de conexión | 0.75 kVA |
| anchura x altura x profundidad | 545 x 391 x 566 mm |
| Peso | ~ 45 kg (depende del equipamiento) |
Reservado el derecho a realizar modificaciones técnicas o correcciones.
